彈簧繪制前需要了解的參數

相信大家對于金屬?gòu)椈傻母鱾€(gè)部位的名稱都不是很了解，但是大家在設計彈簧錢就需要了解這些，這樣才能在設計彈簧的路上少走彎路，下面東莞長虹彈簧廠家就帶大家一起去了解一下彈簧繪制前需要了解的參數。

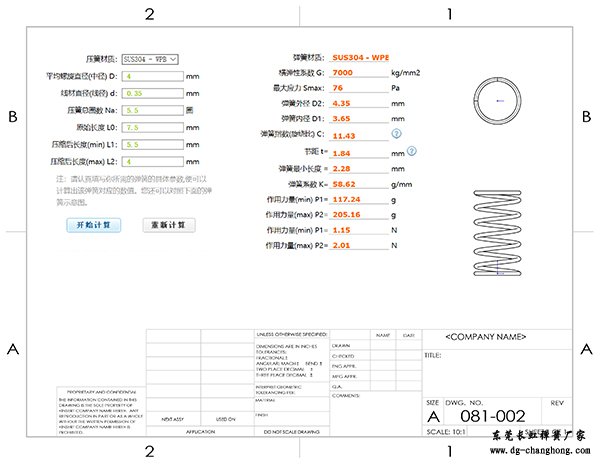

一、彈簧的指定繪制方法

（1）在平行螺旋彈簧線視圖上繪制每個圓的輪廓線。

（2） 對于有效圈數大于4圈的彈簧，兩端只能拉動1-2圈（不包括支承環）。中間通過彈簧鋼絲的中心用虛線連接。

（3） 圖中未注明彈簧旋轉方向時，螺旋彈簧向右旋轉，左彈簧向右旋轉，但應注明“左”字。

二、彈簧各部分名稱及尺寸關系

（1）彈簧絲直徑D：彈簧制造用鋼絲直徑；

（2）彈簧外徑D：彈簧的最大外徑；

（3）彈簧內徑D1：彈簧的最小外徑；

（4）彈簧中徑D2：彈簧的平均直徑。其計算公式為：D2=（D+D1）/2=D1+D=D-D

（5）t：除支承環外，彈簧相鄰兩環對應點在節徑上的軸向距離為節距，用t

（6）有效圈數n表示：彈簧能保持的節距。

（7）支承環數量N2：為使彈簧工作均勻，保證軸線與端面垂直，制造時經常將彈簧兩端擰在一起。平行緊匝數只起支撐作用，稱為支撐環。一般有1.5T，2T，2.5T，常用的2T.

（8）匝N1：有效匝數和支承環之和。也就是說，N1=n+N2。

（9）自由高度H0：彈簧無外力。按下列公式計算：H0=NT+（n2-0.5）d=NT+1.5D（n2=2）

（10）彈簧展開長度L：彈簧繞制所需鋼絲長度。L&asymp；N1（πD2）2+N2（壓縮彈簧）L=πD2N+彎鉤伸出長度（拉伸彈簧）

（11）螺旋方向：分為左右旋轉，一般為右旋轉，如圖所示，一般為右旋轉。
