彈簧強化的方法流程
本文關(guan)鍵詞：彈簧強化方法來(lai)源:長虹彈簧廠家(jia)時間：2020-01-09 09:14:50
一般來說國內小于15mm線徑的彈簧都是需要經過強化處理的，為什么要做強化處理呢？其實就是為了提高彈簧材料的屈服強度，通常來說屈服強度越高，其耐疲勞強度也越高，今天長虹彈簧廠家就為大家列舉了幾種彈簧強化的方法流程，下面跟隨著小編一起去了解一下吧

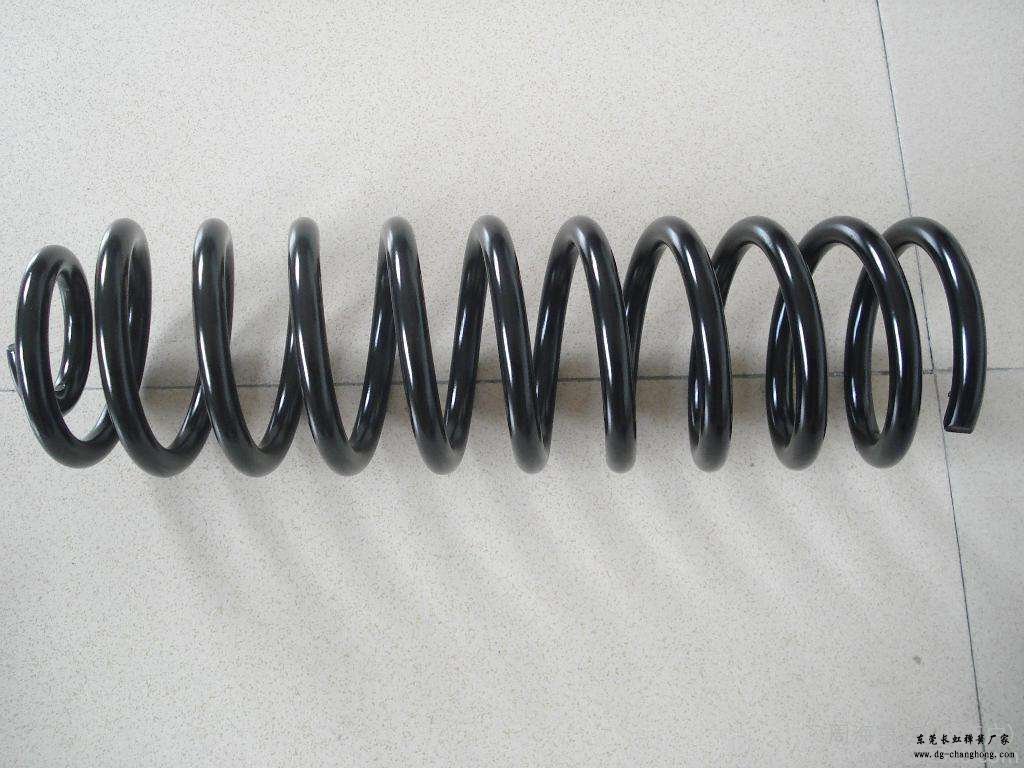

一、圓簧強化
（1）圓簧，由于其螺旋幾何形狀，因以對其的強化作業要比平表面的板簧強化困難些。另外，還必須嚴格評估圓簧橫切面的強化效果，從而充分了解圓簧抗疲勞斷裂的抗力大小。
（2）圓簧被一個個單獨地經一連續輸送鏈系統送入拋丸室，拋丸室內裝有一組平行輥道，強化的同時，輥道不停滾動，帶動圓簧邊旋轉邊前行。這樣旋轉的通過方式能讓高速丸流通過圓簧各個環圈間，打到里圈的金屬表面上，那里恰恰是圓簧應力最集中的部位。
（3）對于產能要求高的應用，可選擇一種能同時噴兩個圓簧的強化設備。最新的研發結果，是在原來拋丸強化設備基礎上，結合入多個噴嘴，用于對圓簧特定區域(應力集中取悅)更目標明確、火力集中的噴丸處理。

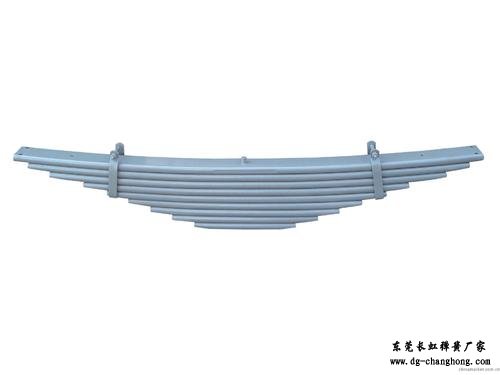

二、板簧強化
（1）可利用一種連續通過式拋丸強化設備對板簧進行一個接一個單獨的強化處理，讓板簧幾何凹面曝露在高速丸流下。典型的機型是包括一個拋頭用于拋射板簧頂部，側邊裝一個拋頭，同時噴板簧左右側面。
（2）這套標準款板簧強化設備的通過速度是10英尺/分鐘，如需要更高的產速，則可增加拋頭數量，調節電機頻率。在工作條件下，板簧會重復受到單向彎曲應 力影響，因此有時是被應力強化的。在強化過程中，就模擬板簧在以后使用過程中會受到“應力強化”的情況，讓它在承受負荷的方向上施與一個“靜態應力”的同 時，對其進行噴丸強化。強化完畢后，釋放該外加的靜態應力。實驗證明，應力強化比常規強化能更進一步延長板簧的使用壽命。
三、懸架彈簧強化
（1）歸功于高應力輕量化設計，近年來懸架彈簧重量大大降低，新車型懸架彈簧的應力>1000Mpa非常常見。彈簧在如此高應力下服役，已經超過材料可以承受的極限，所以必須輔之以其它的強化手段(如拋/噴丸)。
（2）主機廠商對汽車懸架彈簧采用非常嚴格的試驗標準，最長的1項試驗周期長達70天(10周)，其原應在于在高應力條件下工作的懸架彈簧，一旦表面受到應力腐蝕即產生腐蝕疲勞失效，斷裂后的彈簧端口倘若戳破輪胎將有可能造成重大的安全和人身事故。
（3）拋/噴丸是懸架彈簧最有效的強化手段，高應力彈簧經過適當的噴丸之后疲勞壽命可以提高5倍以上，懸架彈簧的拋/噴丸目前大都使用鋼絲切 丸，工藝上多次噴丸(不同丸粒直徑)普遍應用。彈簧表面壓應力強度和深度是衡量噴丸效果的重要指標。良好的噴丸表面應力至少在-600Mpa以上，距表面 50um處可達到-800Mpa，應力噴丸彈簧的表面壓應力可達-800Mpa以上，距表面50um處可達到-1200Mpa。
文章總結：以上就是由長虹彈簧廠家為大家整理的一些關于彈簧強化的流程的一些相關知識，希望大家看完以上文章對大家有所幫助。
TAG調用：
轉載(zai)請注(zhu)明(ming)出處(chu)：東(dong)莞長虹定制彈(dan)簧廠家(foxandthebearmusic.com),東(dong)莞長虹彈(dan)簧廠家為您提供(gong)一對一的咨詢服務,如有疑(yi)問請聯(lian)系： 鄒小姐
長虹彈簧微信公眾號
